고효율 자동세정마이크로 스테인리스 여과기

고효율 자동세정 마이크로 스테인리스 여과기

STS 316재질의 미세여과망을 이용하여 부유물질을 제거하고,
스크린 내부에 축적되는 오염물질은 내장된 흡입세척 모듈로 자동세척하는 방식의 여과기술

주요특징

  • (부지절감) 컴팩트한 시설로 소요부지 절감
  • (고효율) 여과/역세 동시 운전으로 운영효율 증대
  • (저비용) 반영구적으로 사용이 가능한 스테인리스필터 사용으로 유지관리비 절감

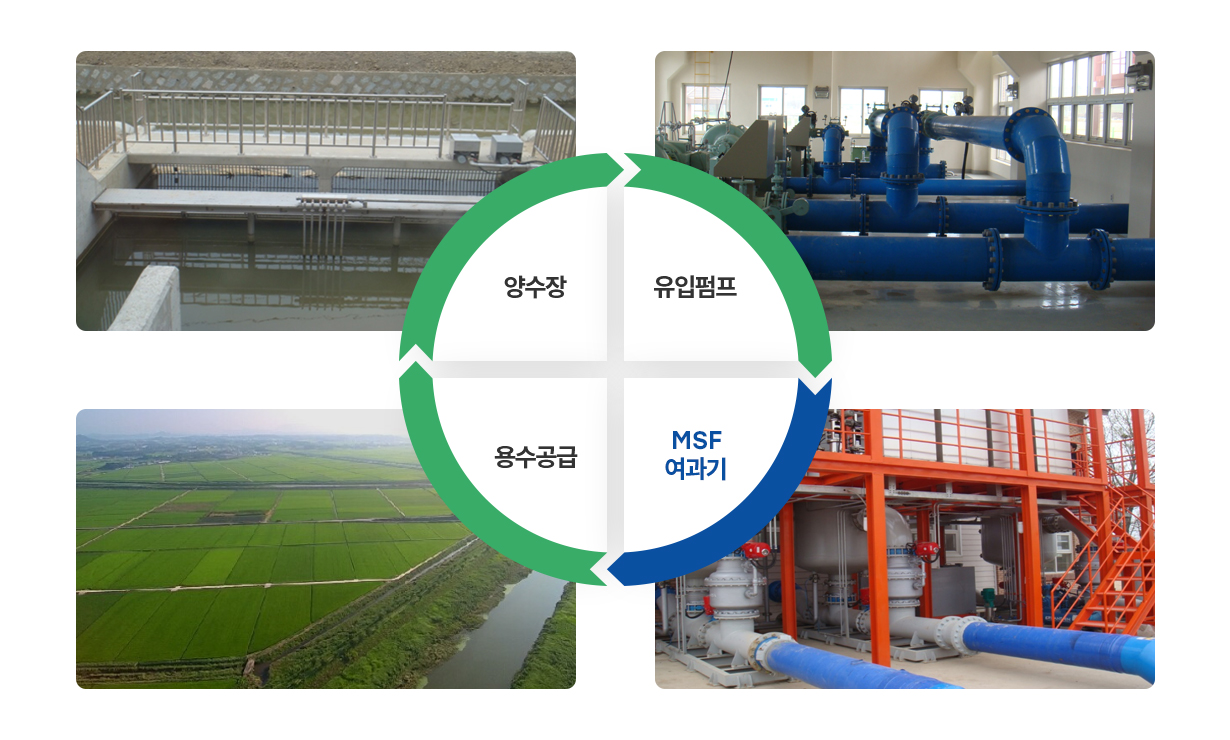

처리공정

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.

처리공정

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.

처리공정

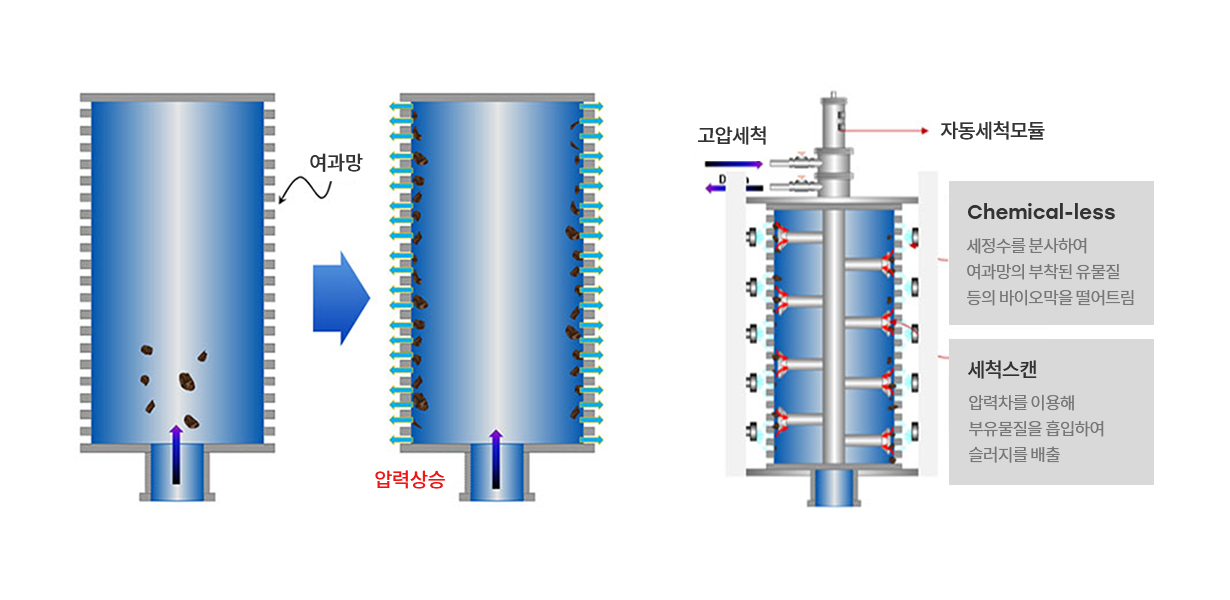

여과/세정 메커니즘

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.

여과/세정 메커니즘

수질분석 데이터

수질분석 데이터
구분 수질
유입수 처리수 효율(%)
SS(mg/L) 63.0 6.4 89
BOD(mg/L) 8.0 1.9 76
COD(mg/L) 11.6 6.0 48
탁도(NTU) 40.1 9.3 7.7
수질분석 데이터
수질분석 데이터

모래여과 vs MSF 여과 비교

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.

모래여과 vs MSF 여과 비교
공법명 모래 여과기 MSF 여과기
사용여재
  • 모래
  • 여재수명 : 5년내외
  • STS316 스트레나
  • 여재수명 : 반영구적
여과방식
  • 심층여과
  • 망(Strainer)여과
SS제거
  • 80 ~ 95%
  • 70 ~ 85 %
여과속도
  • 10 ~ 170m/일
  • 230 ~ 380m/일
역세수량
  • 5 ~ 10%(Cell당 3분 내외)
  • 2 ~ 5%(역세 3~5분 이내)
손실수두
  • 0.3 ~ 0.4m
  • 2~5m이하
장점
  • 일개의 여과지에서 단위 셀별 역세로 여과, 역세 동시 운전
  • 대용량 설치가 용이하고, 무동력 유입으로 전력비감소
  • 대용량 설치 용이, 설치공간이 비교적 작아 소요부지면적 작음
  • 설비가 단위기기별로 제작되어 유지 관리 용이
  • 여과, 역세 동시 운전으로 운전중단 없음
  • 역세시 효율이 높고 역세수량 매우 적음(회수율)
  • 교체 및 증설 매우 용이함
  • 필터 여재는 반영구적 이용
단점
  • 소요면적이 대단히 크고 초기 투자비가 많음
  • 설치시 숙련된 기술 요구
  • 정확한 기계작동 요구
  • 조류성장 촉진 및 잦은 역세로 기능저하 초래우려
  • 0.2~0.5kg/cm 압력소요로 손실수두발생(2~5m)

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.

모래여과 vs MSF 여과 비교
공법명 모래 여과기 MSF 여과기
설비구성
(5,400m3/Day기준)
  • 여과기:5,400m3/일 × 1기
  • 역세펌프 : 2.2Kw ×1대
  • 배출펌프 : 2.2Kw ×1대
  • 구동장치 : 0.2Kw ×1대
  • 하부집수장치(3W× 6L) ×1조
    ※ 착수정, 흡수정 포함
  • 여과기:5,400m3/일×(3,000*2기)
  • 구동 모터 : 1.5Kw ×1대
  • 세정펌프 : 3.75Kw×1대
  • 밸브 및 압력센서× 1식
  • 세정탱크 : 1m3×1대
유지
관리비		 총설비부하
  • 4.6Kw
  • 5.4Kw
사용전력
  • 4.6KwH/일× 3H/일=13.8KwH/일
  • 합계 13.8KwH/일
    ※ 역세시간 별도
  • 5.4Kw× 1H/일=5.4KwH/일
  • 합계5.4KwH/일
    ※ 세정시간 포함
전력비
  • 13.8KwH/일× 365일/년× @50 = 251,850원/년
  • 5.4KwH/일× 365일/년× @50 =98,550원/년
여재소요량
  • 여재 1년 10%보충
 -
여재비
  • 1,250,000원/년
 -
계
  • 1,501,850원/년
  • 98,550원/년

※ 참조 : 새만금 수요처 맞춤형 첨단 농업용수 공급시스템 구축방안(5공구) 자료(2017.8월)

적용분야

  • 농업용 관개시설 막힘 방지를 위한 여과 시설
  • 상수, 하수, 폐수처리시설 등의 전처리 공정

적용사례

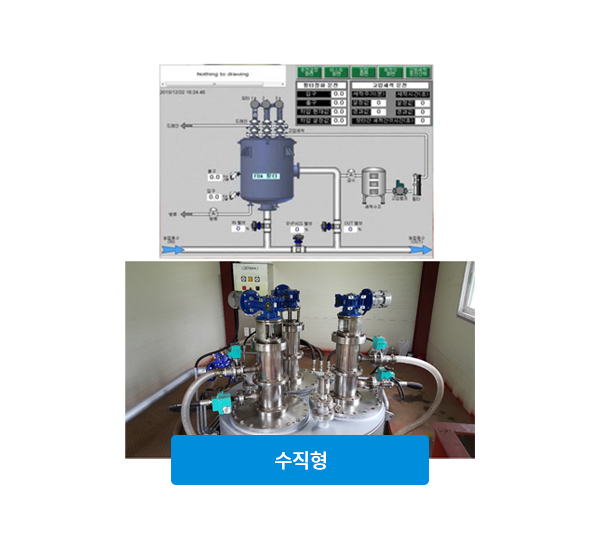

김해시 화목지구
김해시 화목지구
제주 성읍지구
제주 성읍지구

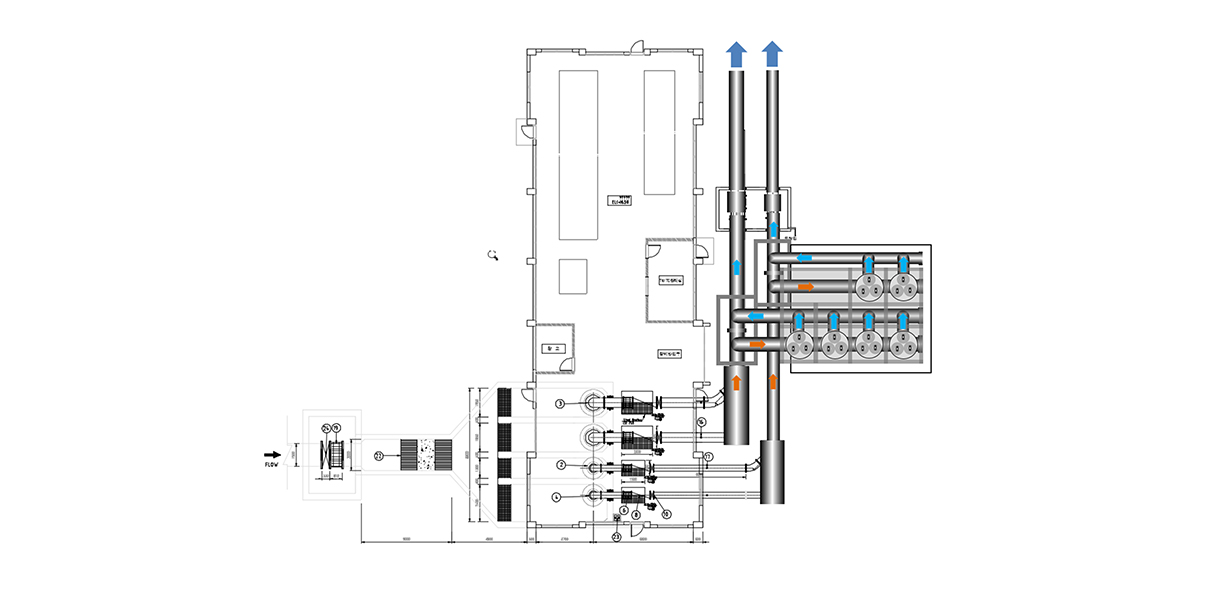

관련도면

좌우스크롤 이미지화면을 좌, 우로 움직여 주세요.
